Устройство и работа

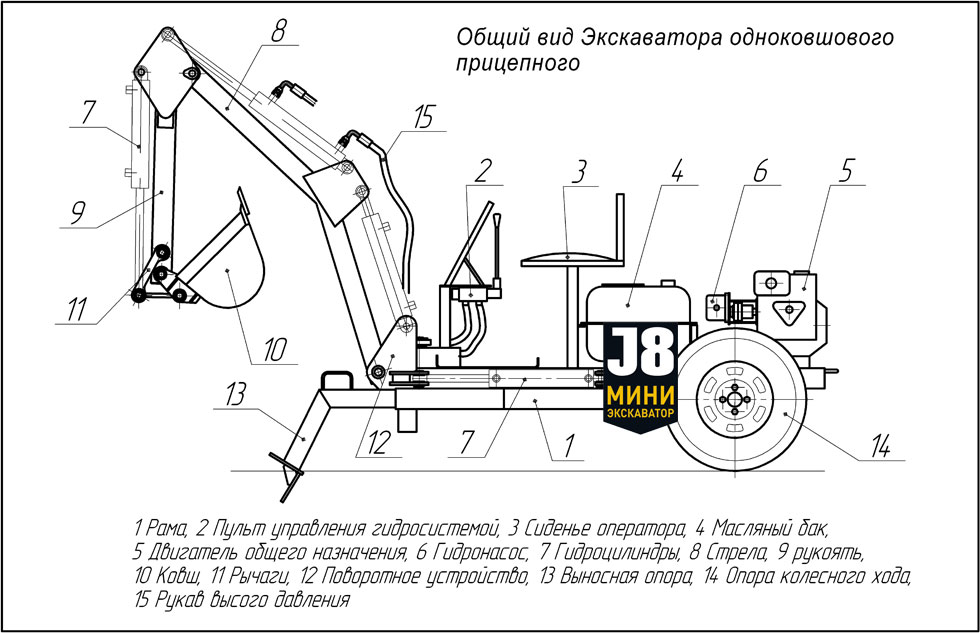

Мини-экскаватор J8 представляет собой единую конструкцию, состоящую из рамы с размещенной на ней силовой установкой и рабочего оборудования. На раме размещены пульт управления гидравлической системой, сиденье оператора, двигатель общего назначения с гидронасосом и гидробак. В раму устанавливаются выносные опоры и опоры колесного хода. Устройство мини- экскаватора J8

Привод рабочего оборудования осуществляется гидроцилиндрами, управление - с пульта, через рукава высокого давления. В транспортном положении на раму устанавливается дополнительное колесо*, для упрощения транспортировки и маневрирования.

Работа на мини-экскаваторе J8

Мини-экскаватор J8 оснащен обратной лопатой. Обратная лопата удобна для выемки грунта, находящегося ниже уровня машины.

Если машина находится в положении, как показано на рисунке 12, то гидроцилиндры могут развивать максимальное усилие для резания грунта. Угол между гидроцилиндром ковша и рычагами подвески ковша и угол между гидроцилиндром рукояти и рукоятью составляют 90 град.. При выемке грунта положительное отклонение рукояти от вертикали составляет 45 град., а отрицательное - 30 град..

Этот показатель может колебаться в зависимости от глубины копания, но по возможности следует выполнять работы в указанных пределах, а не использовать полный ход штоков гидроцилиндров.

Не допускайте больших боковых нагрузок на ковш.
